Технический райдер

ПЛАН СЦЕНЫ

ПЛАН ЗАЛА

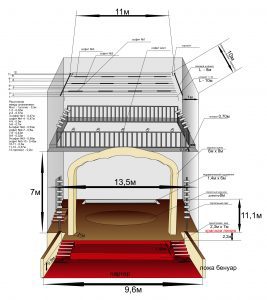

ПЛАН СЦЕНЫ 3D

Зрительный зал

  • Общая вместимость — 493 места
  • Партер — 188 мест
  • Ложа бенуар — 77 мест
  • Балкон — 219 мест
  • Гостевая ложа — 9 мест
  • Неудобные места балкона оборудованы по периметру шестью плазменными мониторами прямой трансляции

Сцена

  • Подъёмный трансформирующийся механизм пола оркестровой ямы (2,2×7,2 м) — может образовывать подиум с увеличением авансцены на 2,2 м
  • Площадь оркестровой ямы — 3,90×7,20 м
  • Глубина оркестровой ямы — 1,55 м от уровня пола партера, плюс высота ограждения 0,85 м
  • Авансцена — 2,3 м
  • Зеркало сцены: ширина 8 м, высота 6,2 м
  • Сценическое пространство по периметру: ширина 13,7 м, глубина 11 м
  • Планшет сцены: ширина 11,2 м, глубина 9,7 м
  • Поворотный механизм сцены — Ø 8 м
  • Задник сцены — гидравлический подъёмник (1,4×6 м)
  • Штанкеты — 13 шт.
  • Софит-мост — высота 7 м
  • Галерея — высота 8 м
  • Высота до колосников — 14 м
  • Проём для транспортировки декораций: высота 2,3 м, ширина 1,5 м
  • Одежда сцены — антрактный подъёмный занавес, три плана кулис (дополнительно две пары), чёрный кабинет (задник с разрезом по середине), интермедийный занавес (чёрный), белая панорама «горизонт», белый «французский занавес», половик (чёрный), не исключающий работу поворотного круга
  • Защитный металлический занавес

Свет

  • Пульт управления — ADB Phoenix 5/xt, ПО ISIS 2.34
  • Стационарный софит-мост (18 диммерных подключений): А56С РС 9–66° 650 W — 8 шт.
  • 1 софит (16 диммерных, 4 DMX): А56С РС 9–66° 650 W — 6 шт.; A59Z zoom profile 16–35° 650 W — 4 шт.; multipar 575 W — 2 шт.; ACV 1003 3×1000 W RGB — 2 шт.; moving alpha wash 575 W — 2 шт.; wood light diffusor UV 40 W — 2 шт.; стробоскоп DMX 1500 W — 1 шт.
  • 2 софит (16 диммерных, 5 DMX): А56С РС 9–66° 650 W — 6 шт.; A59Z zoom profile 16–35° 650 W — 4 шт.; multipar 575 W — 4 шт.; ACV 1003 3×1000 W RGB — 2 шт.; moving head alpha spot 575 W — 2 шт.; wood light diffusor UV 40 W — 2 шт.; стробоскоп DMX 1500 W — 1 шт.
  • 3 софит (16 диммерных, 5 DMX): А56С РС 9–66° 650 W — 6 шт.; multipar 575 W — 4 шт.; ACV 1003 3×1000 W RGB — 4 шт.
  • Галереи (по 10 диммерных): A59Z zoom profile 16–35° 650 W — по 2 шт.; А56С РС 9–66° 650 W — по 3 шт.
  • Порталы (по 6 диммерных): А56С РС 9–66° 650 W — по 2 шт.; A59Z zoom profile 16–35° 650 W — по 3 шт.; A57F fr 14–59° 650 W — по 1 шт.
  • Передвижные башни — 4 шт.
  • Планшет / выносной софит (22 подключения): DN 105 zoom profile 9–20° 1200 W — 8 шт.; C103 РС 7–61° 1200 W — 5 шт.
  • Диагональный свет: moving head alpha spot 575 W — 2 шт.; alpha wash 575 W — 2 шт.; C103 РС 7–61° 1200 W — по 2 шт.; A57F fr 14–59° 650 W — по 4 шт. на штативах
  • Пушки shadow qs-st 1200 W — 2 шт. (стробоскоп, смена цвета, zoom)
  • Дымогенераторы: Antari Z 3000 (DMX) 2500 W — 1 шт.; DTS F3 1800 W — 2 шт.
  • Снегмашина Antari S-100II — 1 шт.; генератор мыльных пузырей Antari B 200 — 1 шт.
  • Переносной комплект: пульт Showmaster 24 (DMX), диммеры D-Pacx6 / OMAK DP-610 по 2 кВт, штативы Soundking — 8 шт., рековая стойка SKDF

Звук

  • Пульт микшерный — Soundcraft MH3 40×4×8 — 1 шт.
  • Основная акустика — JBL VRX 932LA 12″ 800 W — 8 шт.
  • Сабвуферы SRX 7285 2×18″ 1800 W — 4 шт.
  • Surround — JBL 3310 8″ 75 W — 14 шт.
  • Потолочная акустика — JBL 26C 150 W
  • «Прострелы» сцены — JBL AC 2215/95 15″; мониторы — JBL 12M 12″ 250 W
  • Мониторы ближнего поля — Electrovoice Phoenix PX2152 (2×15″)
  • Усилители: ElectroVoice CP3000S — 1 шт.; CROWN CTS 2000 — 8 шт.; CROWN XLS602 2×600 W — 10 шт.
  • Цифровой процессор — BSS-Z SW 9088iis — 2 шт.
  • TASCAM MD 350 — 2 шт.; Pioneer DV 300 — 1 шт.; Numark CDN-77usb — 1 шт.; DVD-рекордер 44OH — 1 шт.
  • Эквалайзер DBX 231 (2×31) — 4 шт.; мультиэффект LEXICON MX 200 — 1 шт.
  • Радиосистемы: AKG WMS4000 PT+SR — 6 шт.; SHURE BETA 58 — 2 шт.; SHURE SM 58 — 2 шт.; AKG WMS4000 PE+SR — 2 шт.
  • Головные гарнитуры AKG C420 — 8 шт.; петлички AKG CK97-L — 8 шт.; инструментальные AKG C411-L — 2 шт.
  • Шнуровые микрофоны AKG: C 5900, D 3800, C 2000B, C 1000S, D 880M, D 770, DRUM SET 7, CK33+HM1000
  • Стойки микрофонные Speakon — 18 шт.; Hercules — 3 шт.
  • Подавление обратной связи — DBX AFS 224; звуковая карта — t.c. electronic konnekt 8
  • Ноутбук Acer Aspire 7715Z-432G32Mn
  • Проекционная система: проектор SANYO PLS-4500 + TELEZOOM Lens, моторизированный экран SEREENZINE 600×450, широкоформатный киноэкран 900×600, конференц-система с интернетом
  • Переносной комплект до 2 кВт: YAMAHA MG 124 cx, SoundCraft MPX 12, рековая стойка SKDF 046

Инфраструктура

  • Гримерные комнаты — 6 шт.: аудио-трансляция, режиссёрско-пультовое оповещение, плазменные TV прямой трансляции, интерком, душевые, кондиционеры
  • Блочная система кондиционирования, газовая миникотельная, дизель-генератор резервного питания
